USB HS 实现USB串口功能 F407 ​

这个方案和之前的区别是使用了USB3300芯片，来实现了HS 的功能，绝大部分st的芯片是只有FS的USB，而HS USB 需要外接芯片实现。

HS 高速USB，最高速度 480M,理论最高文件传输速度 40M以上。 (USB3300 貌似达不到最高) FS 全速USB，最高速度12M

由上可知，两个USB的速度有着较大的差别，HS 才是我们实际设备中使用的USB2.0，FS更多是对之前协议的兼容。

1. 硬件连接 ​

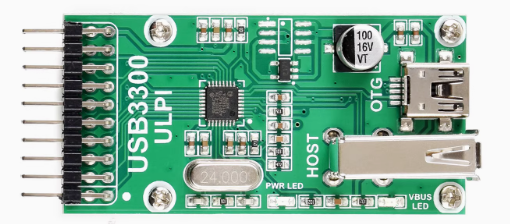

这里笔者尝试过购买类似下图的USB的模块，发现此模块飞线和单片机连接，无法成功初始化代码。 网上成功的案例，都是直接接入板子。
alt text

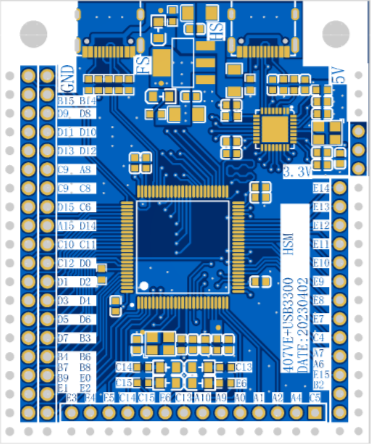

笔者使用的是立创开源的项目，在此将连接附上：https://oshwhub.com/emmmhsm/F407VEyu-USB3300hu-xin-ban

alt text

此板子在使用的时候遇到一些问题，在此记录

  1. 因为加工精度的问题，制作后丝印不清晰
  2. 没有预留DAP的debug口
  3. 板子上是有源晶振，我不喜欢
    后续制作一款更适合debug的，分享出来。

2. CubeMX生成代码 ​

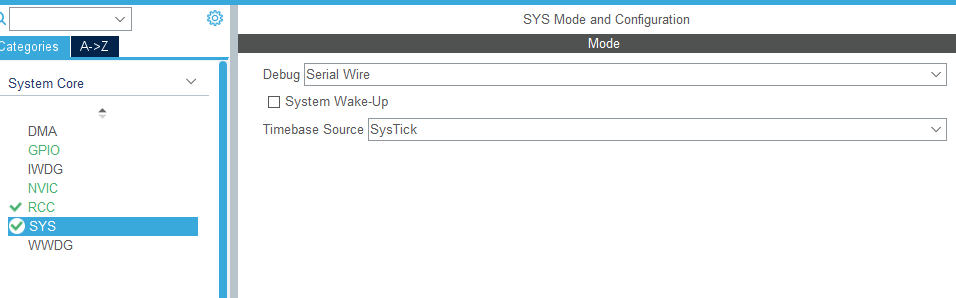

  1. 配置debug口 alt text

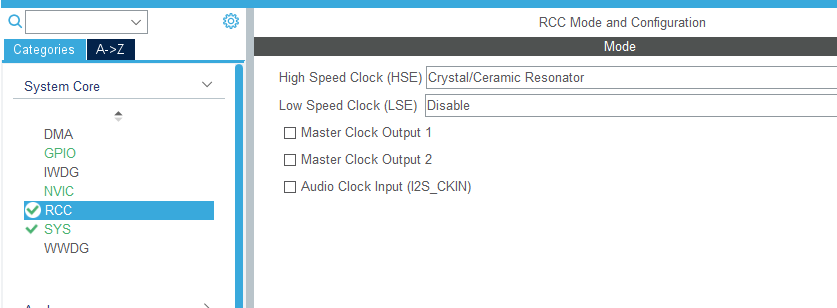

  2. 配置外部晶振 ps：部分mcu型号，内部晶振也能正常通讯USB，但笔者这里没有深入研究，直接配置外部晶振 alt text

  3. 使能USB模块 在这里都是默认的配置，没有修改。

alt text

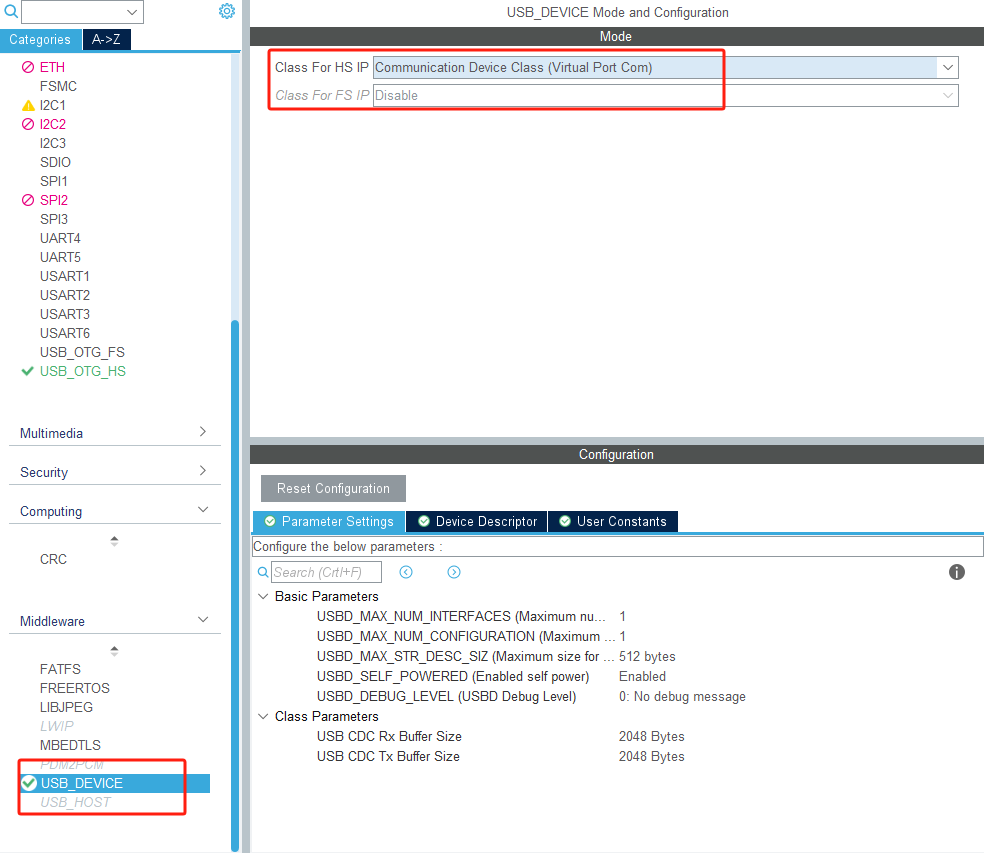

  1. 配置USB 为串口设备

alt text

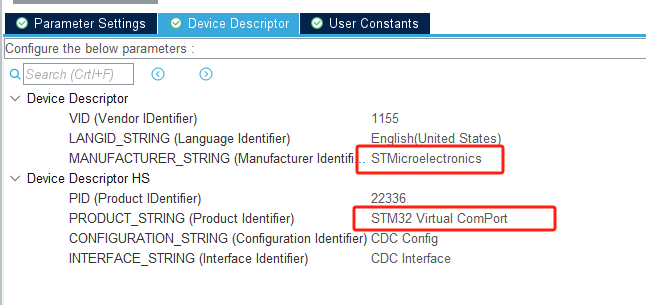

PS: 需要修改设备名称的话，可以修改这个框出的位置，以及同时修改PID，以及VID,笔者这里就不修改了。 alt text

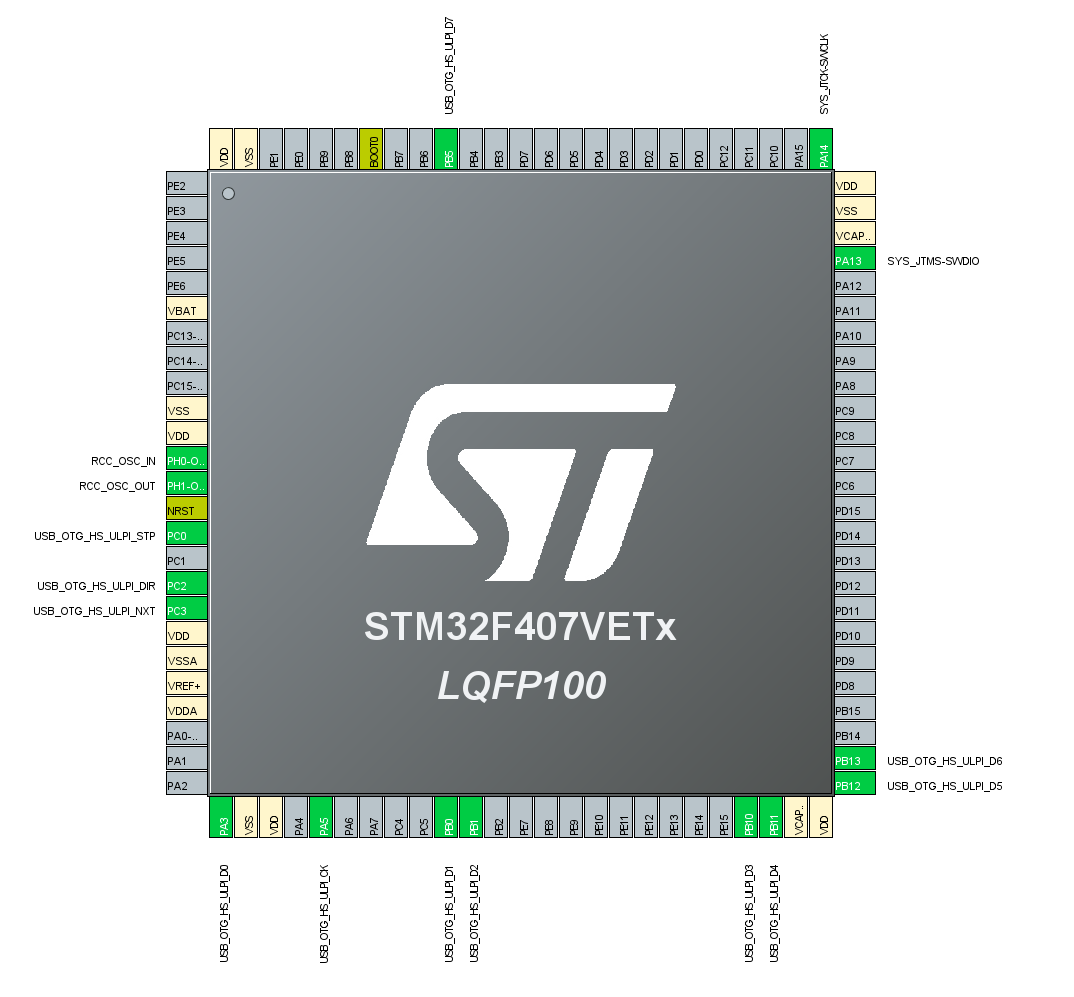

  1. 展示一下配置到现在的GPIO状态，基本上就是最基础的功能。

alt text

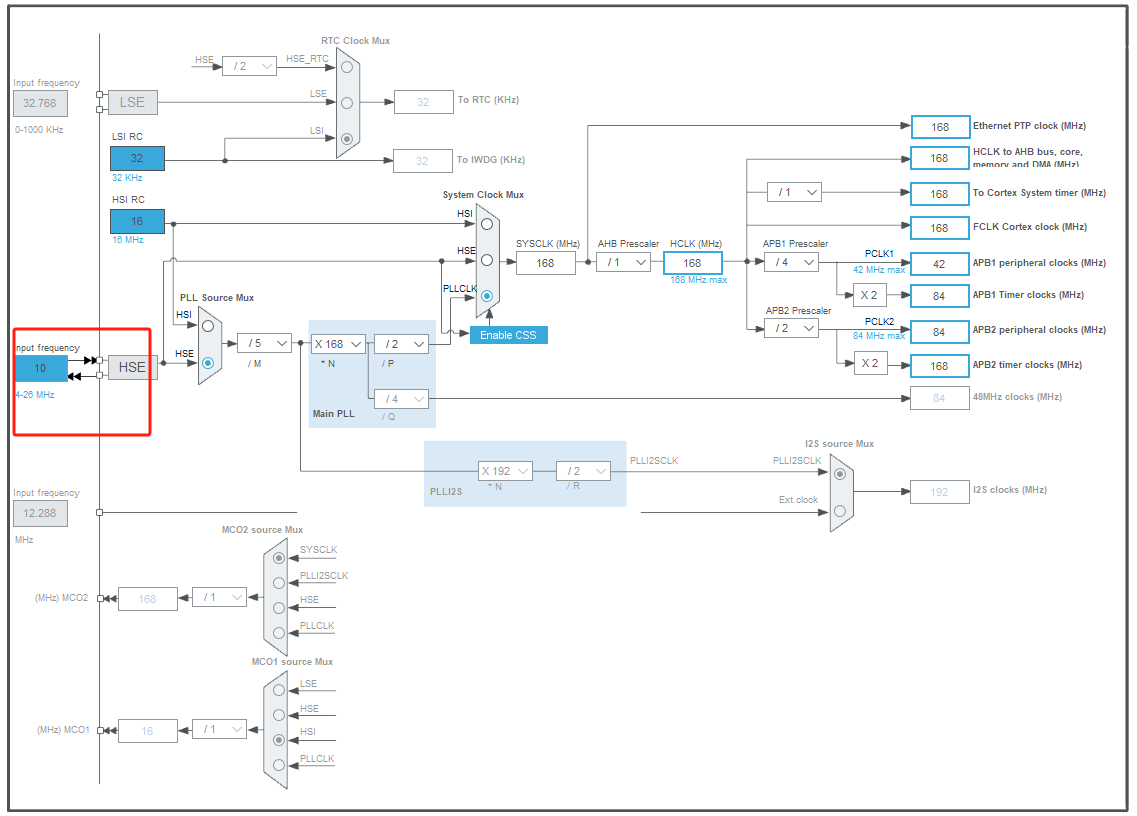

  1. 这里的外部晶振频率换成了10M，因为板子上焊接的是这个频率的。建议到时候也注意一下，防止晶振频率配置的不正确 alt text

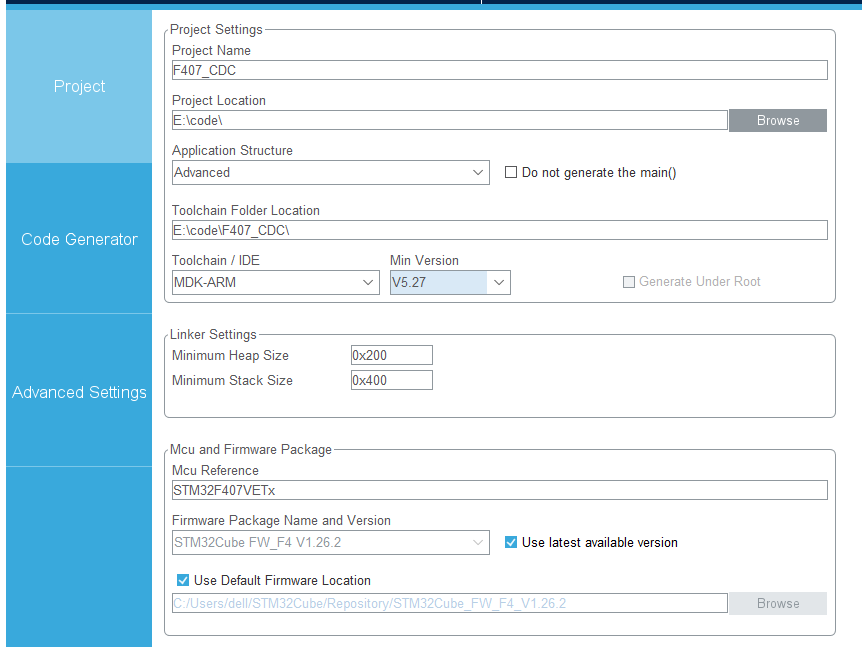

  2. 工程大概如此，选择自己喜欢的IDE就可以了

alt text

3. 编写代码 ​

实现串口输出ABCD，需要更改的部分

C
//1.添加头文件
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "usb_device.h"
#include "gpio.h"
#include "usbd_cdc_if.h"

更改main函数

C
/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */


/* USER CODE END 0 */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USB_DEVICE_Init();
  /* USER CODE BEGIN 2 */
	//2.添加数组
	unsigned char buff[10] = {"abcd\n\r"};
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		//3. 在while循环中添加如下代码
		HAL_Delay(1000);
		CDC_Transmit_HS(buff,sizeof(buff)); //USB 串口发送数据
  }
  /* USER CODE END 3 */
}

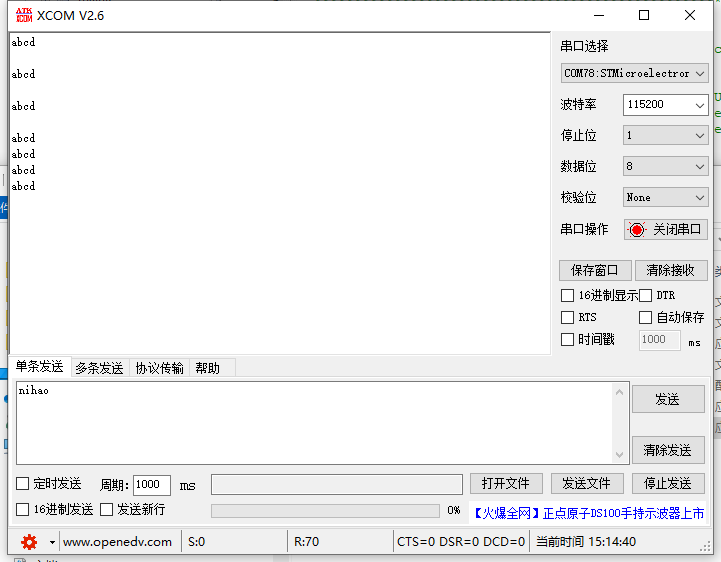

串口显示的数据 alt text

4. 后记 ​

后续板子可以优化的部分

  1. 增加音频的I2s接口，可以当作音频设备来使用
  2. 增加SD接口，可以验证U盘的功能
  3. 增加相机的接口，可以验证摄像头方案

如果后面有时间自己做个类似的板子，调试一下。
