PADS layout 显示叉X怎么取消

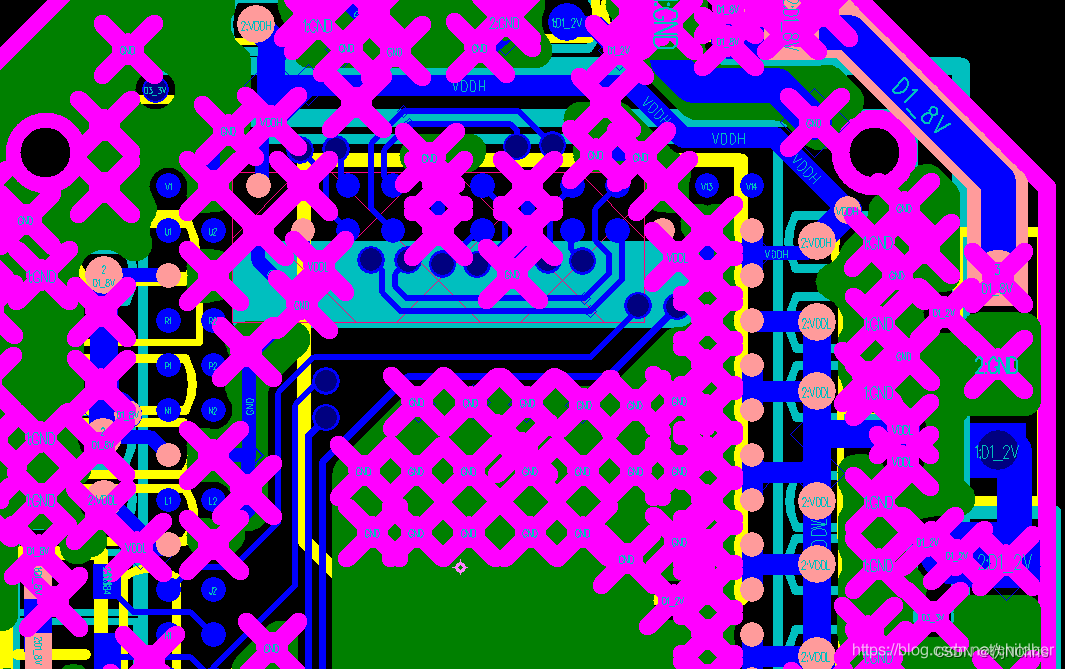

PADS layout 显示叉X怎么取消 有时候，拿到的pads显示了很多的x，非常干扰正常的使用 下面介绍一种方式，可以去掉x，来显示

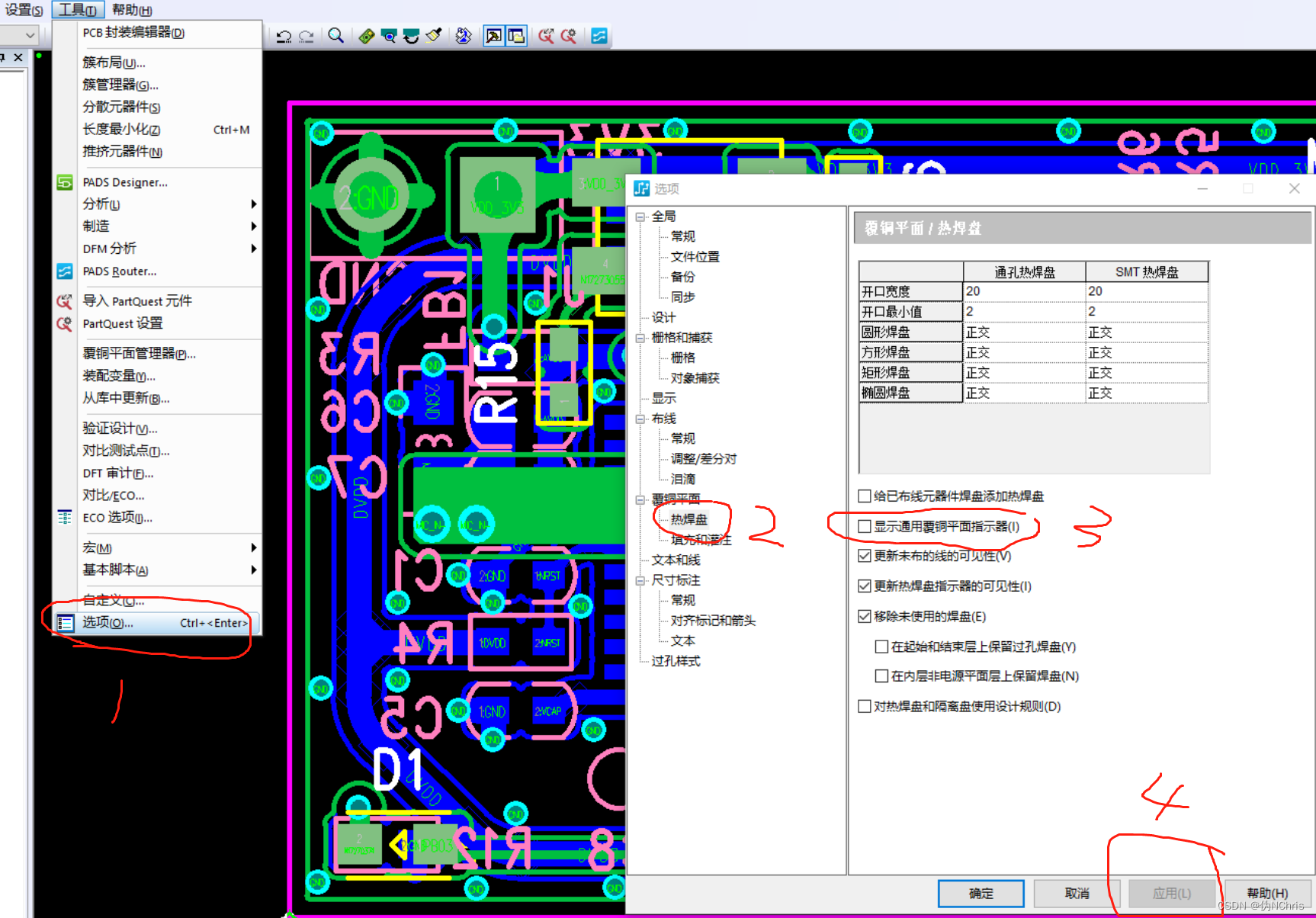

下图就是操作方式了，非常方便，可以试试

位号图添加器件的值

手动焊接板子的话，将器件的值放到位号图上，可以很大程度上降低找物料的工作量。所以这个算是一项必备技能吧。

先看PCB属性中是否有器件的值，没有则无办法。

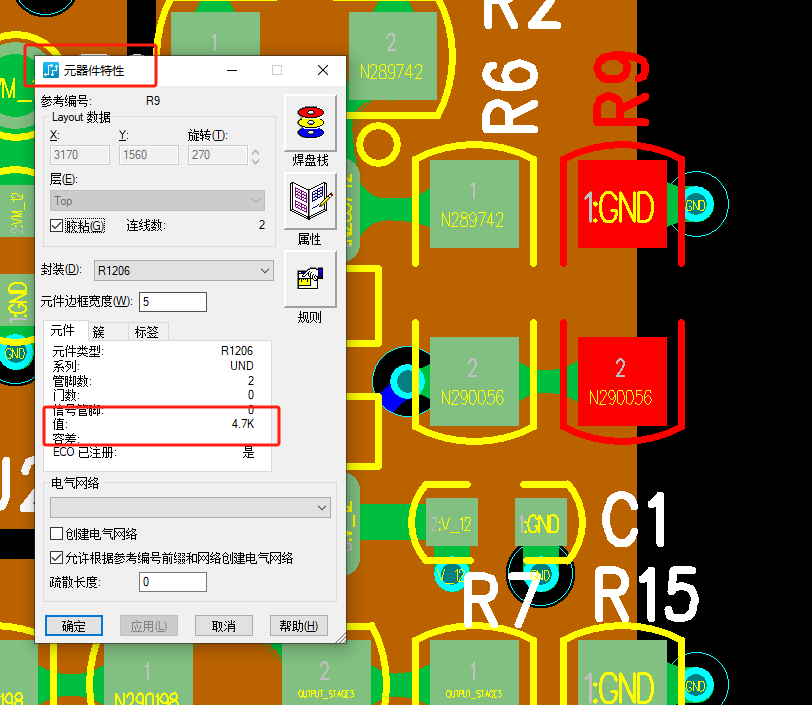

如下图所示，查看元器件特性，其中元件中有值，

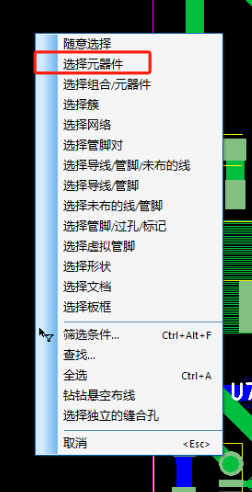

1. 点击右键鼠标，点击选择元器件，鼠标框选全部器件

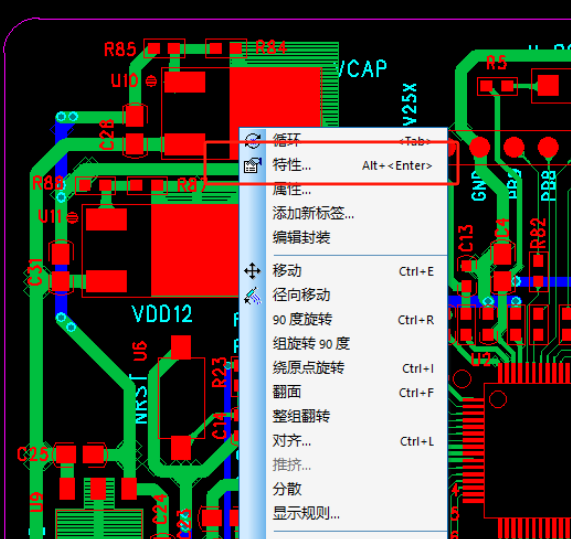

2. 在器件上右击，点击特性

3. 选择标签，，选择新，点击第三步。

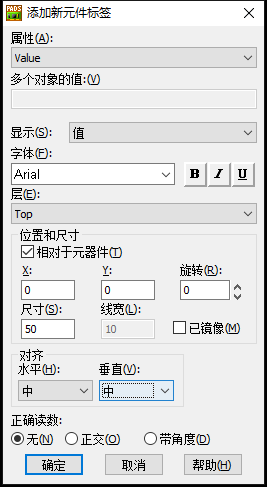

选择Value ，配置信息和我的保持一致，就可以出来了。

2 导出PDF pads生成位号图相关 设置按照如下图所示进行设计即可导出标准位号图

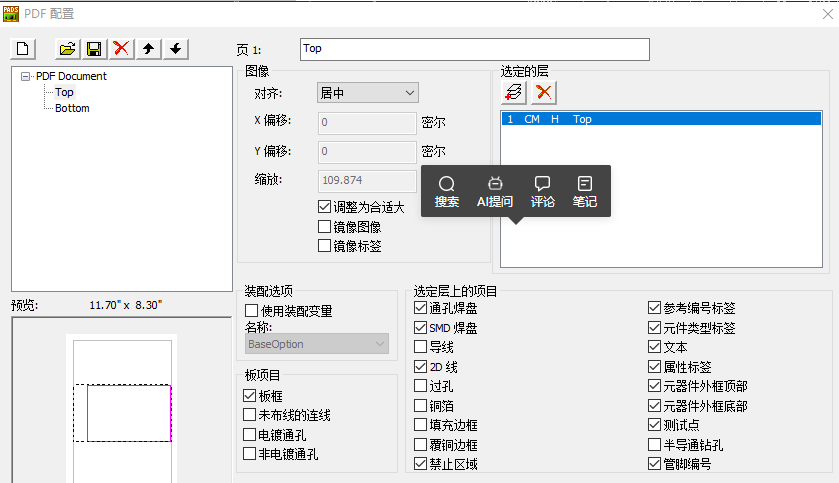

点击文件>>>>导出PDF，可以导出pdf文件 下面的选项只能大概参考，具体选择项目需要根据你PCB设置的信息选择。

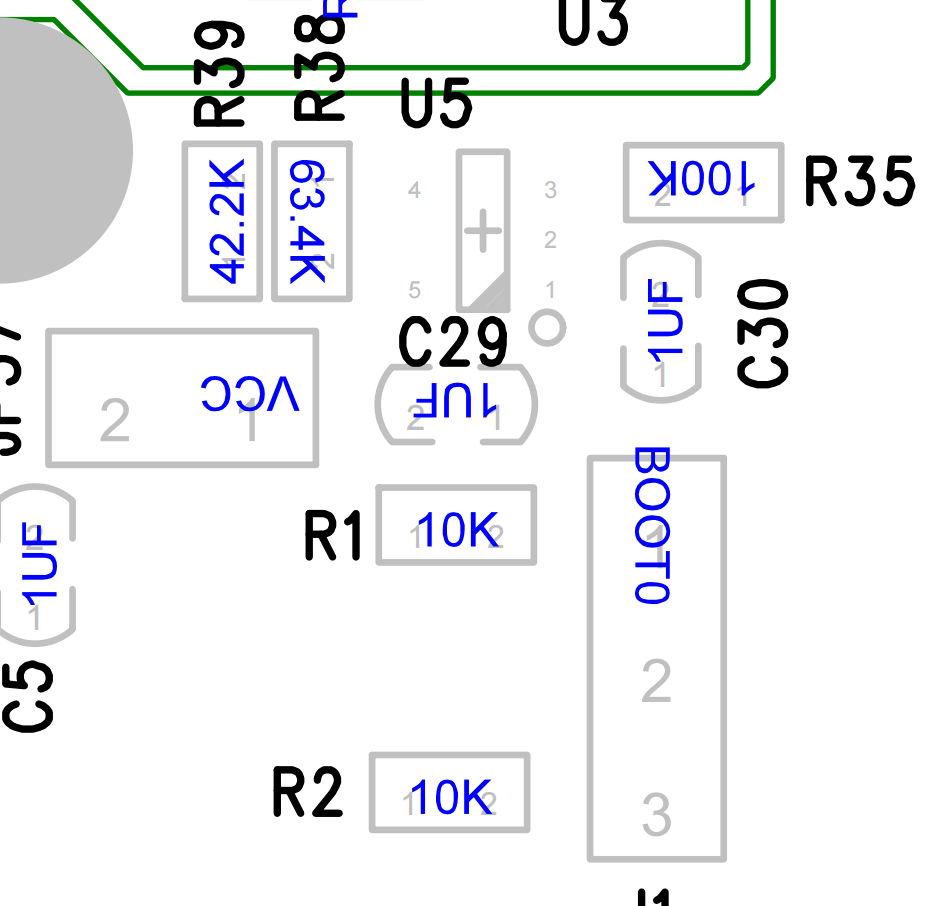

导出的PDF大概这样，可以看到有器件的值，和位号两个。
